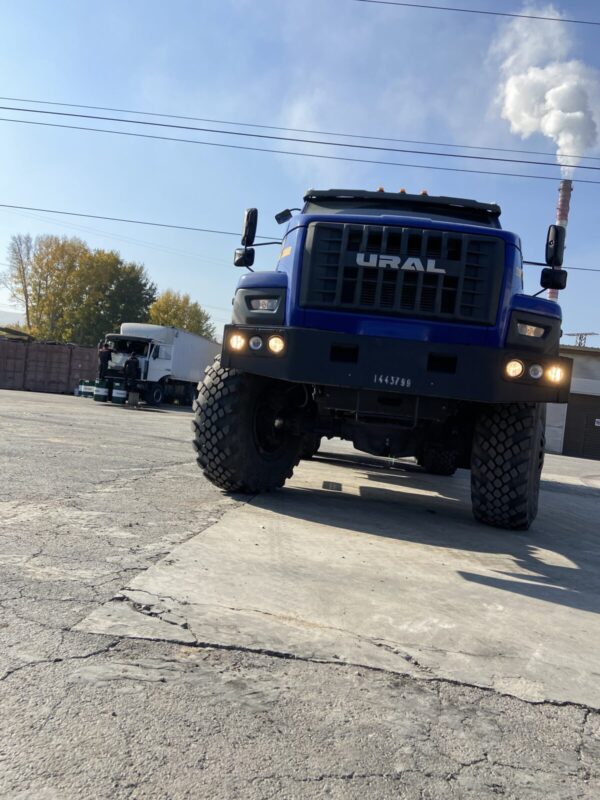

Описание
| Наименование | 5557-6152-72 |
| Колёсная формула | 6×6 |
| ВЕСОВЫЕ ХАРАКТЕРИСТИКИ | |
| Грузоподъёмность, кг | 12500 |
| Снаряженная масса, кг | 8050 |
| Полная масса, кг | 21300 |
| Распределение полной массы, на передний мост, кг | 5300 |
| Распределение полной массы, на заднюю тележку, кг | 16000 |
| КАБИНА | |

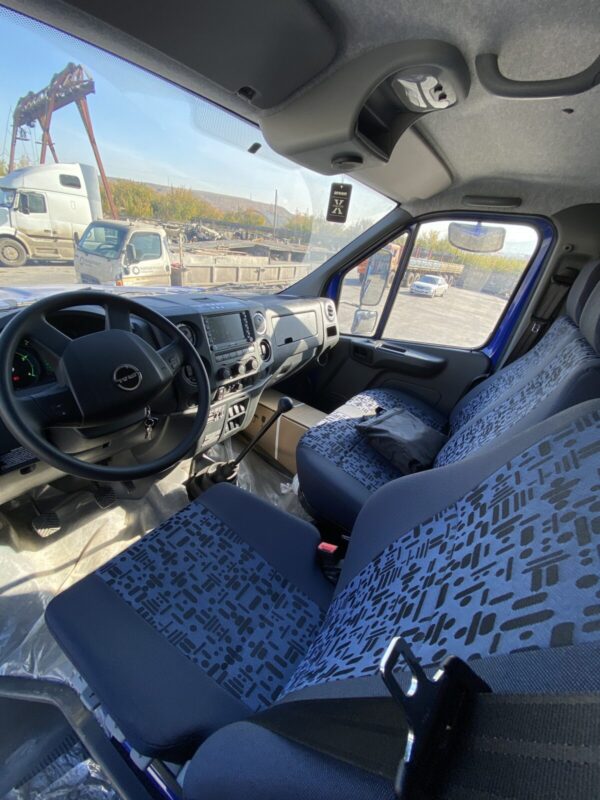

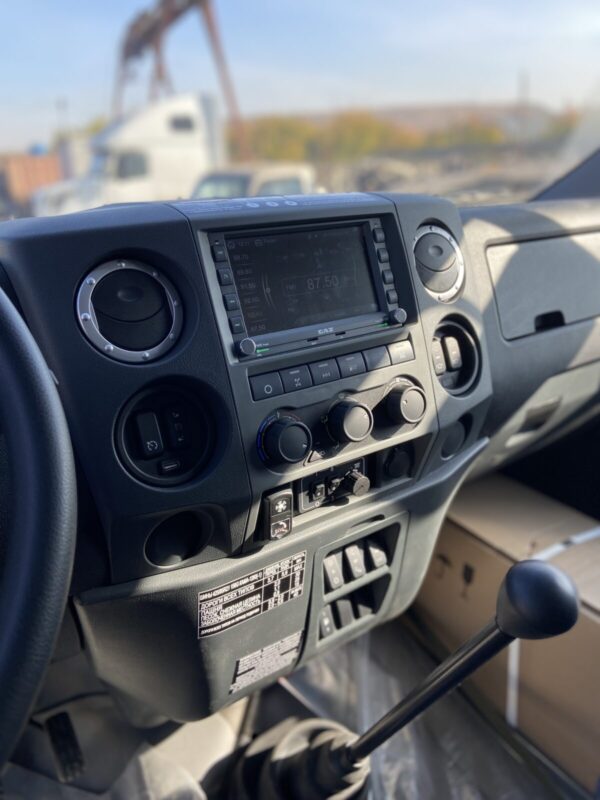

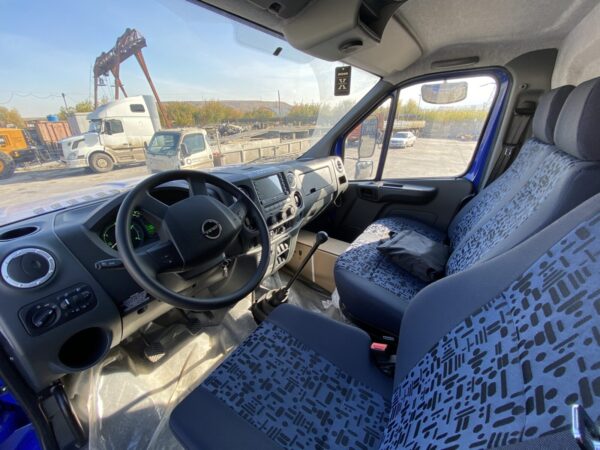

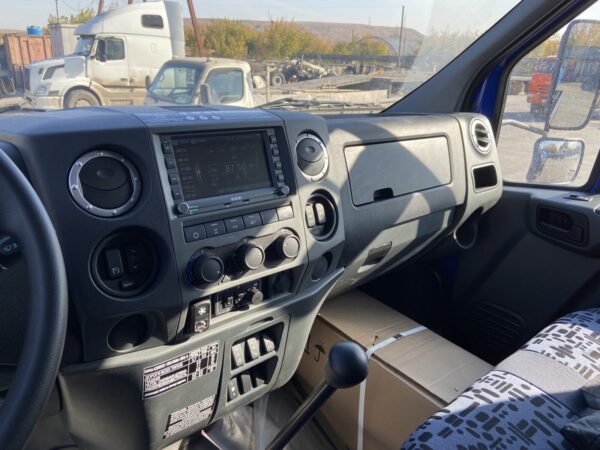

| Тип кабины | NEXT, за двигателем, трехместная |
| ПЛАТФОРМА | |
| Колесная база, мм | 4000 |
| Монтажная длина, мм | 4860 |
| ДВИГАТЕЛЬ | |
| Модель двигателя | ЯМЗ-53623-10 |
| Полезная мощность (нетто), л.с. | 273 |
| Максимальная частота вращения, мин-1 2300 | |
| Максимальный крутящий момент, кгс*м | 120 |
| Частота вращения при максимальном крутящем моменте, мин-1 | 1300-1600 |
| КОРОБКА ПЕРЕДАЧ | |
| Коробка передач | ЯМЗ-1105, механическая, 5 ст. |
| РАЗДАТОЧНАЯ КОРОБКА | |
| Раздаточная коробка – АО «АЗ УРАЛ», 2-х ступ. с межосевым дифференциалом (высшая передача 1,04; низшая передача 2,15) | |
| ВЕДУЩИЕ МОСТЫ | |
| Ведущие мосты | АО «A3 «УРАЛ», передаточное число 7,49 |
| ТОРМОЗНАЯ СИСТЕМА | |
| Привод тормозной системы | Пневматический |
| СИСТЕМА ПИТАНИЯ | |
| Ёмкость топливного бака, л | 210+180 |
| ШИНЫ | |
| Шины | 425/85 R21 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Габаритные размеры автомобиля, мм | 4860х2950х2955 |
| ОСОБЕННОСТИ КОМПЛЕКТАЦИИ | |
| Комплектация | ДОМ/ДЗК |

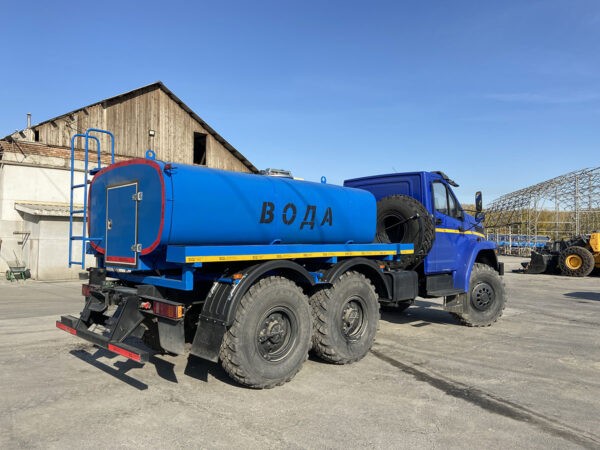

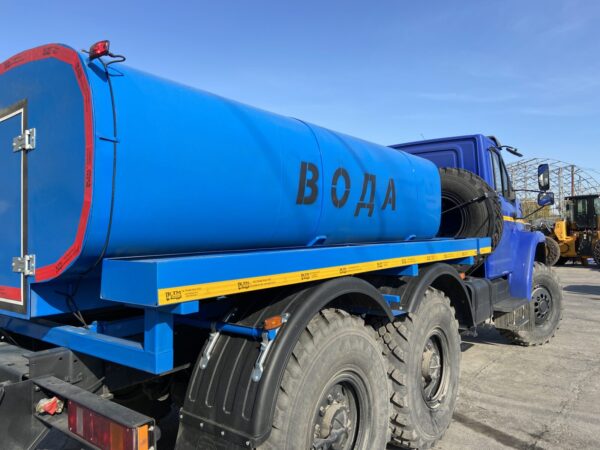

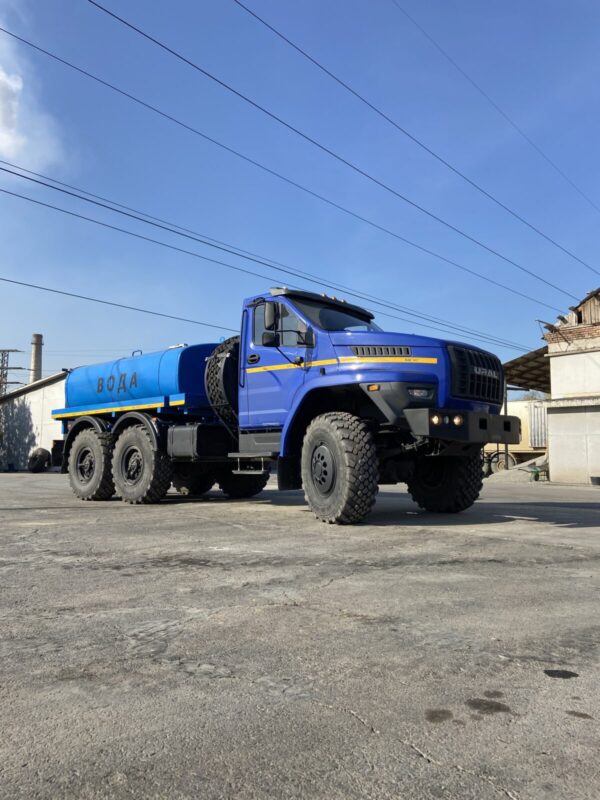

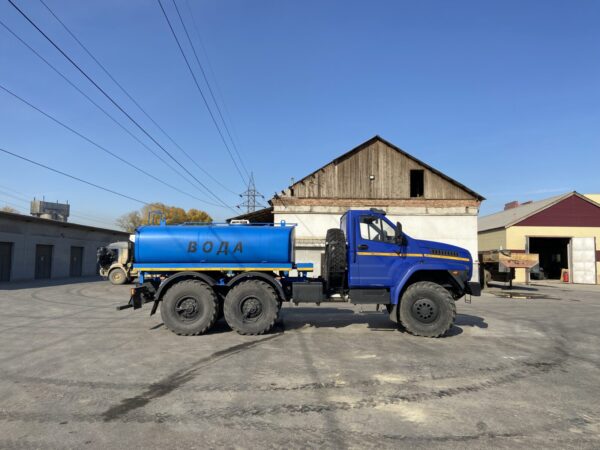

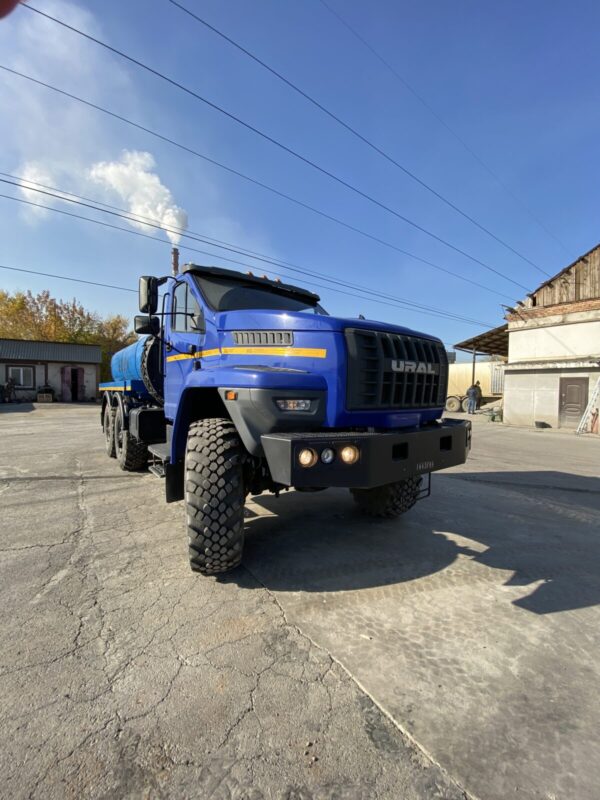

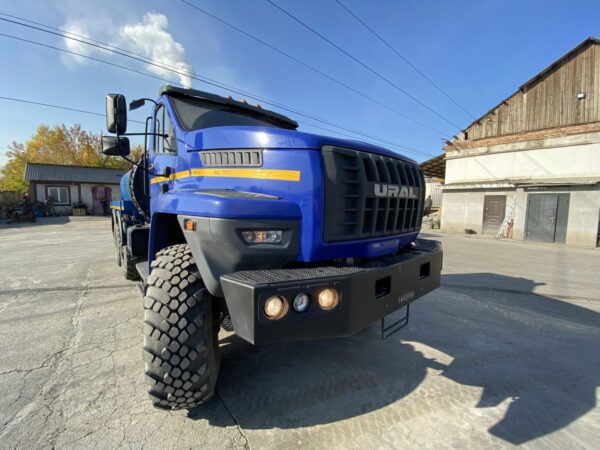

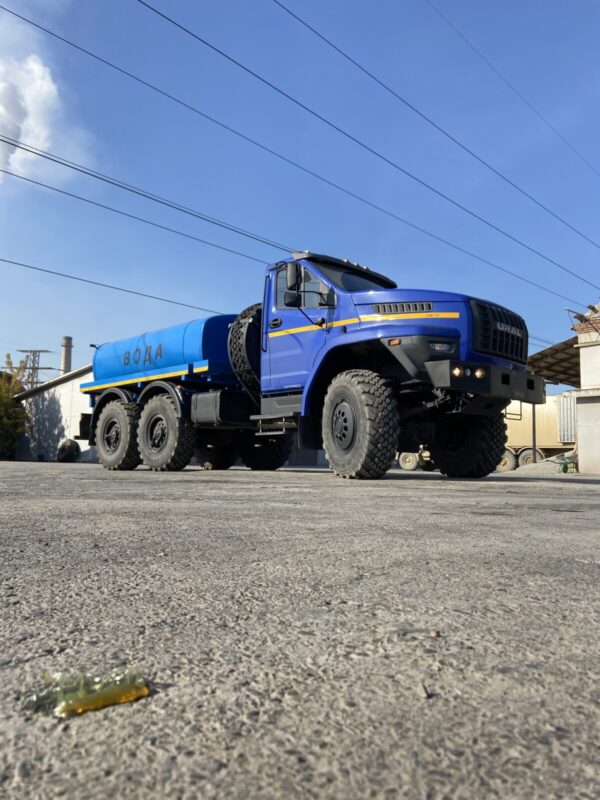

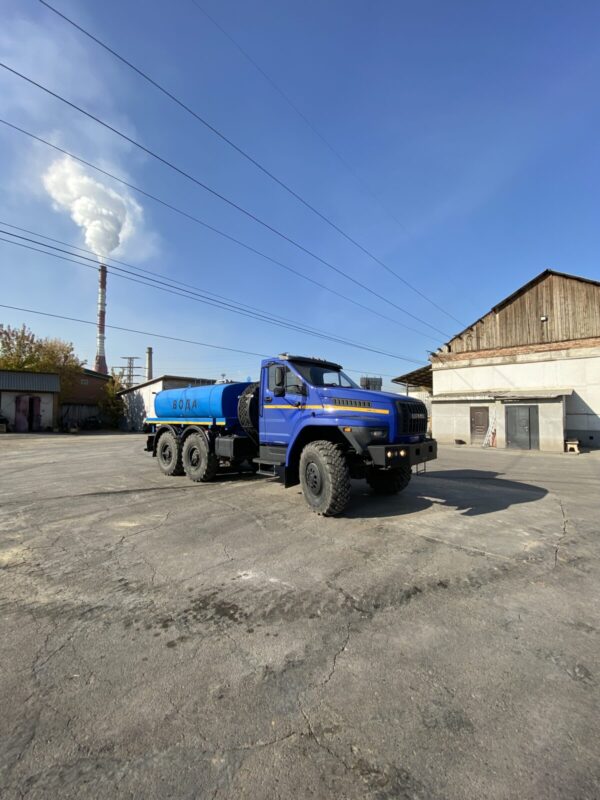

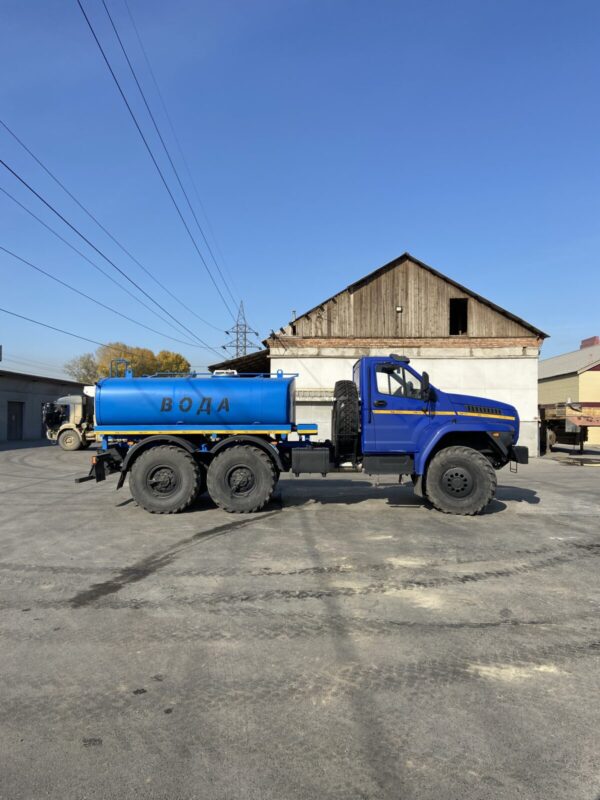

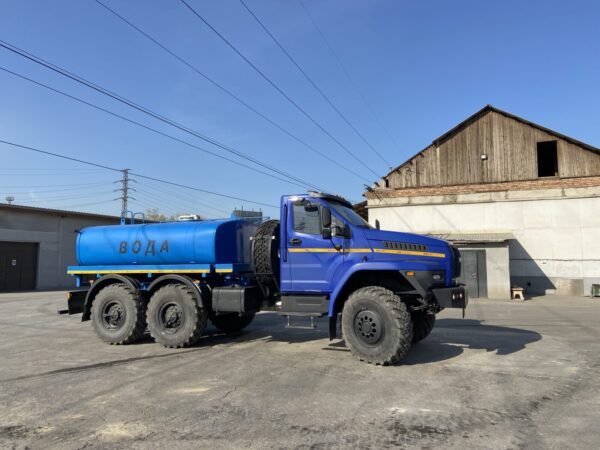

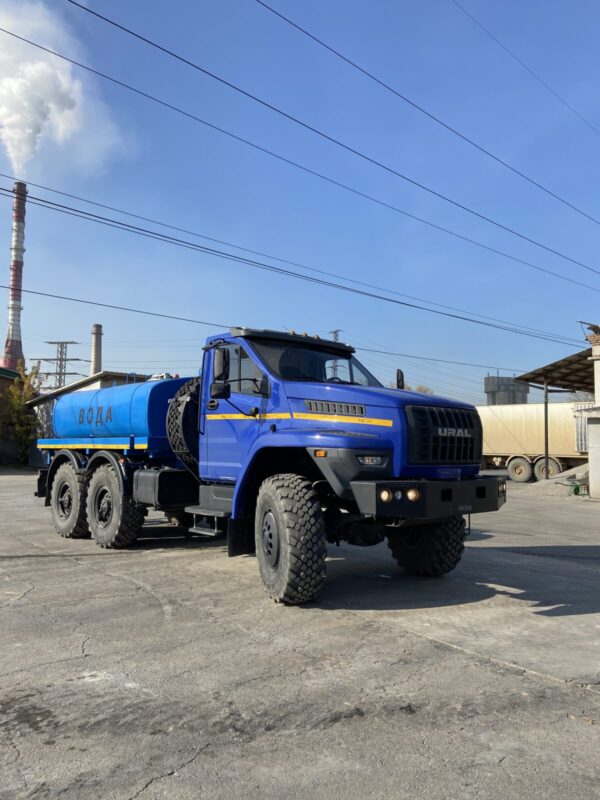

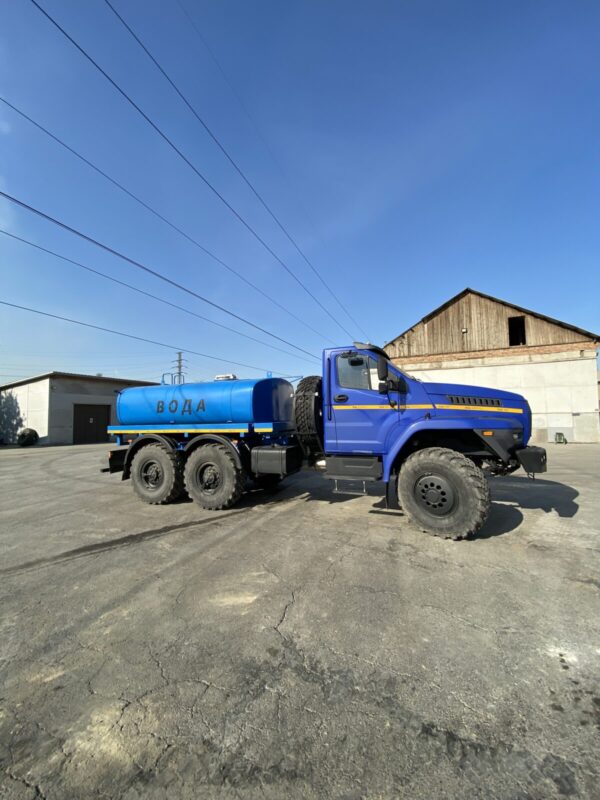

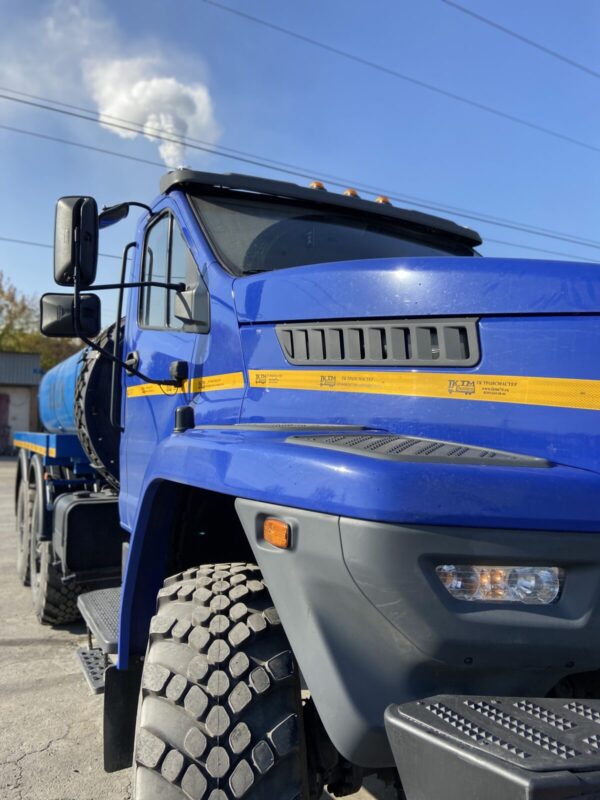

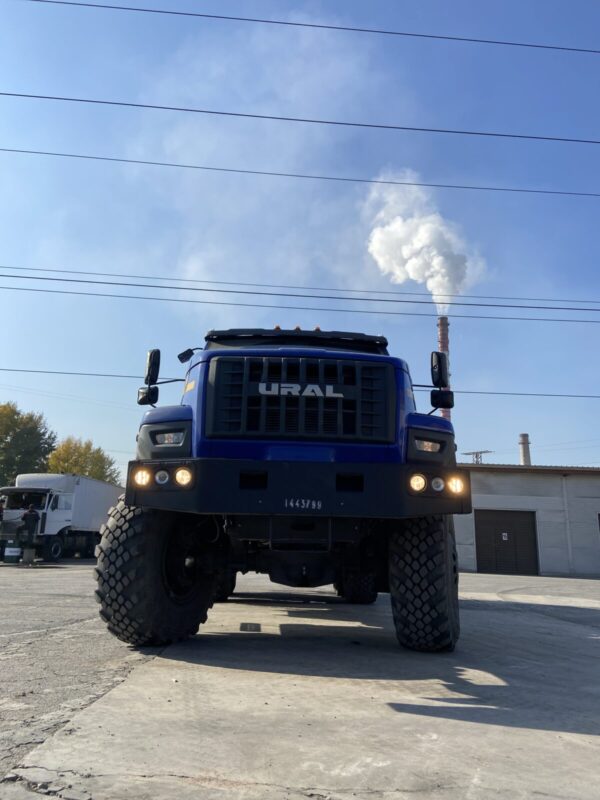

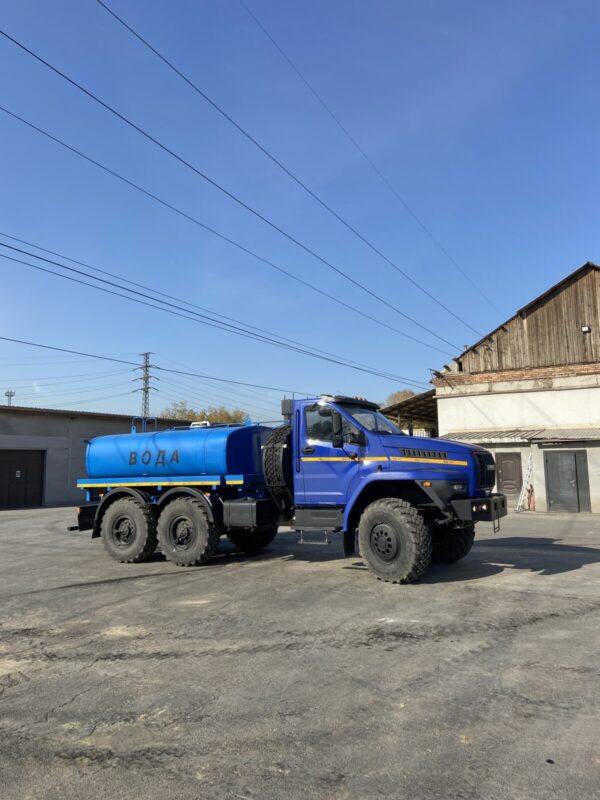

Техническая спецификация АЦВ-5 на базовом шасси Урал 5557-6152-72
Назначение:
Автоцистерна (АЦВ) предназначена для транспортирования, кратковременного хранения технической воды.
АЦВ выполняет следующие функции:
- транспортирование, кратковременное хранение технической воды;
- наполнение цистерны сторонним насосом верхним наливом;
- перекачивание воды собственным насосом из одного резервуара в другой, минуя цистерну;
- слив воды из цистерны самотеком (через напорно-всасывающий рукав);
- слив воды из цистерны своим насосом (через напорно-всасывающий рукав).
| Год выпуска, не ранее: | 2021,
Транспортное средство новое, без эксплуатационного пробега |
| Производитель ТС: | ООО «ТК «Трансмастер» |
| Модель: | 4672 |
| Наименование, Тип ТС: | Автоцистерна |
| Разрешительная документация: | Изготовление в соответствии с Одобрением Типа Транспортного Средства (ОТТС) Евро-5 |
| БАЗОВОЕ ШАССИ: | |
| Модель: | Урал (давальческое, оборудовано системой ГЛОНАСС) |
| Электрооборудование ТС: | |

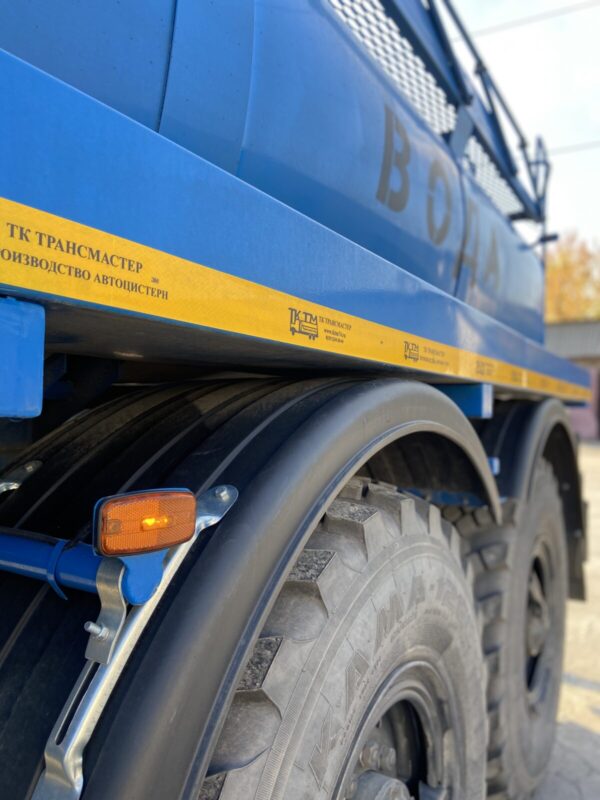

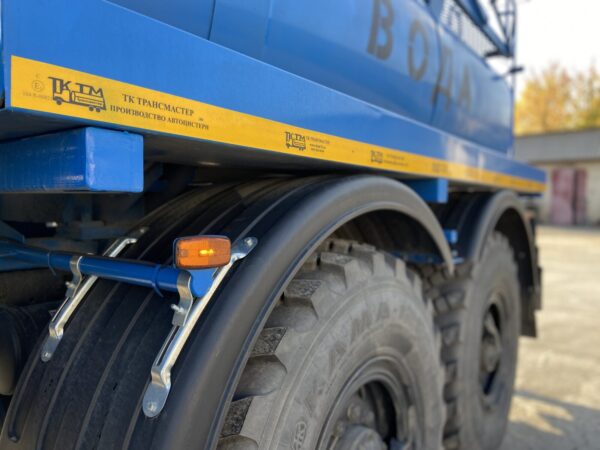

| Крылья задней оси
Крепление крыльев: |
Пластиковые.
Оцинкованный регулируемый кронштейн. |
| Брызговая защита: | Наличие, установлена на передних и задних крыльях. |
| Заднее защитное устройство (ЗЗУ): | Наличие, с установленной ступенькой, исключающей скольжение, со стороны лестницы.
На ЗЗУ установлены задние опознавательные знаки для ТС большой грузоподъемности (светоотражающая лента красного цвета); |

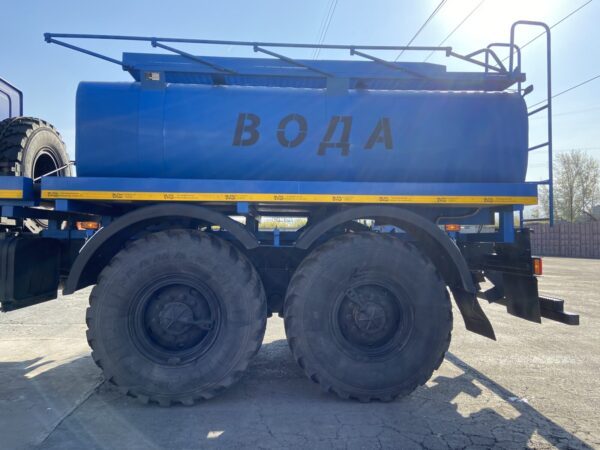

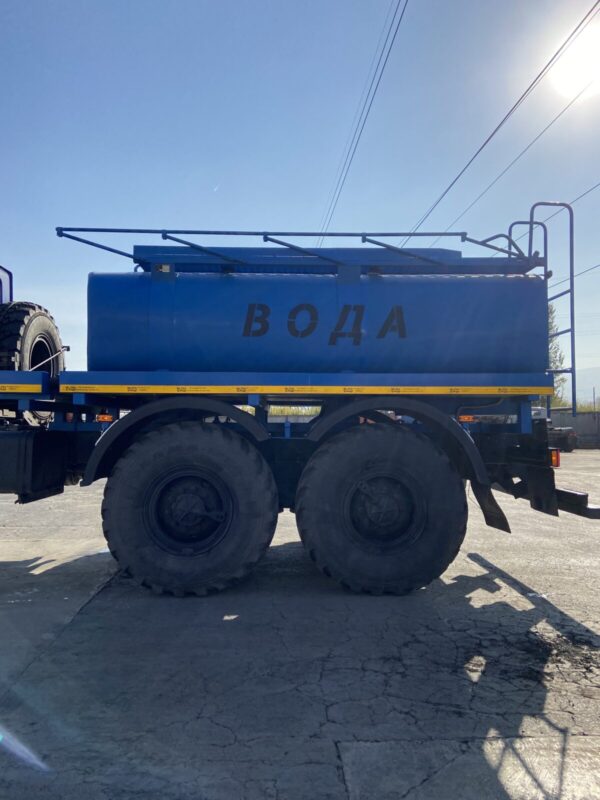

| Цистерна: | |
| Общая номинальная вместимость цистерны, л.: | 5 000 |
| Плотность светлых нефтепродуктов, т / м3, не более: | 1,0 |
| Поперечное сечение: | Чемоданного типа. |
| Продольное сечение: | Постоянное. |
| Волнорезы: | Наличие |
| Материал цистерны: | Внутренняя оболочка конструкционная сталь 09Г2С 4 мм
Внешняя оболочка конструкционная сталь 1,5 мм с ЛКП |
| Крепление цистерны | Надрамник с ложементами закреплен на раме автомобиля стремянками. Передние стремянки с пружинными компенсаторами. Цистерна установлена на ложементах через резиновый демпфер (МБС20) и закреплена стяжными лентами |
| Количество отсеков, шт.: | 2 (один) |
| Налив цистерны: | Верхним способом, через заливную горловину; |
| Слив цистерны: | Гравитационный (самотеком);
Принудительный, при помощи собственного насоса. |
| Крышки горловин: | Нержавеющая сталь ДУ 500, |
| Устройство дыхательное: | УД-1 |
| Коммуникации:
Материал Диаметр условного прохода, мм: |
Конструкционная сталь
75 |
| Запорное оборудование: | |
| Шаровые краны: | КШЦМФ.01.1050015-01 (кран шаровый DN 50) |
| Напорно-всасывающие рукава:
Тип: Диаметр условного прохода, мм: Длинна одного, м.: Количество : |
МБС
75 4 2 |
| Быстроразъемные соединения (БРС):
Тип: Диаметр условного прохода, мм: |
Camlock
75 |
| Провод насоса: | Гидравлический |
| Насос:
Марка: Подача насоса, м³/ч, не более: Максимальная высота самовсасывания насоса не менее, м: |
СВН-80
35 6 |

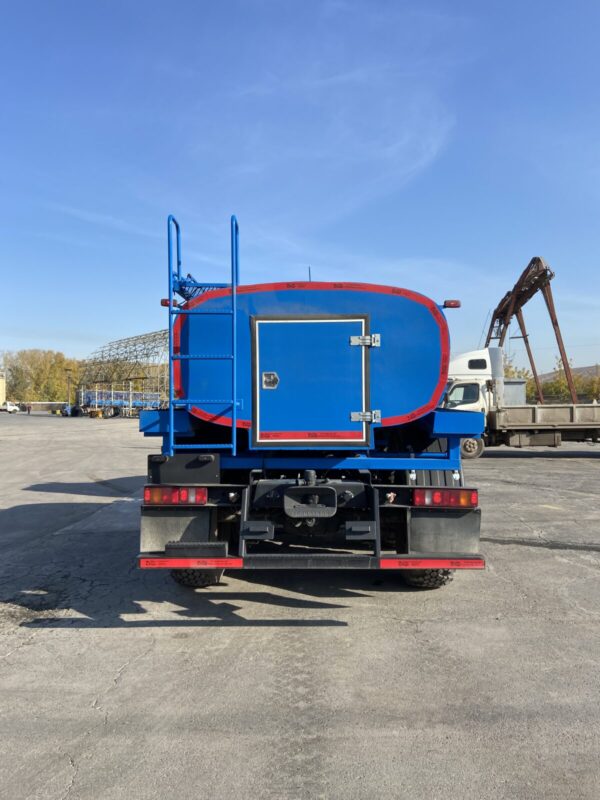

| Расположение технологического шкафа: | В заднем отсеке |
| Комплектация ТС: | |
| Пеналы для напорно-всасывающих рукавов:
Количество, шт.: |
Металлические.
Установлены справа и слева по ходу движения ТС, по бокам цистерны 2 (два). |
| Противооткатные упоры, шт.:
Количество, шт.: |
Установлены в металлические кронштейны.
2 (два). |

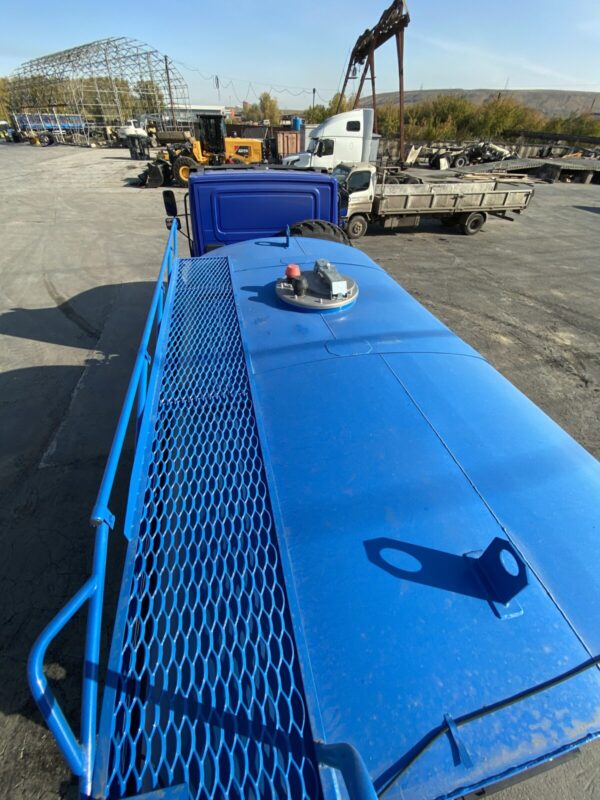

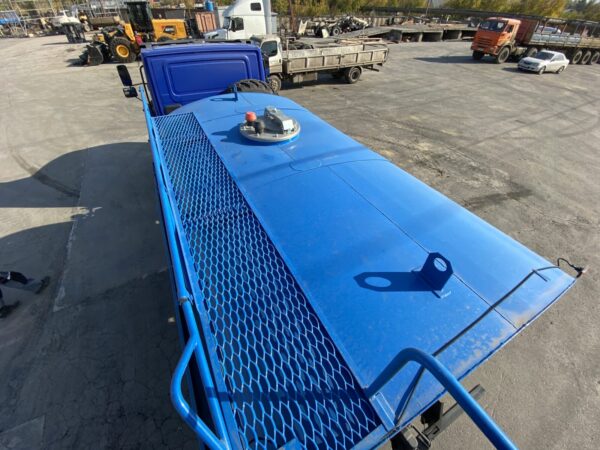

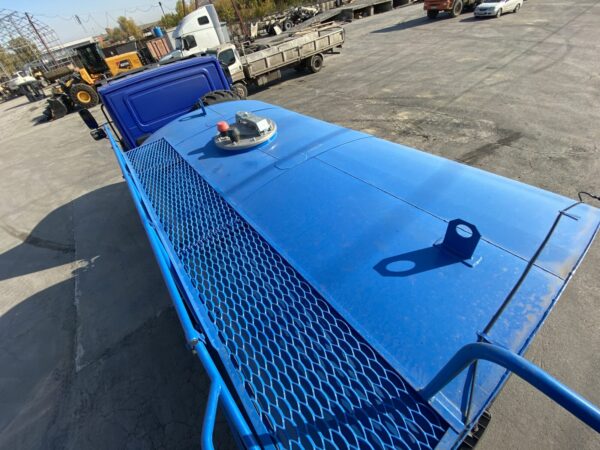

| Площадка обслуживания: | Из просеченного профилированного настила (тип зубчатый), обеспечивающая безопасную работу оператора. |

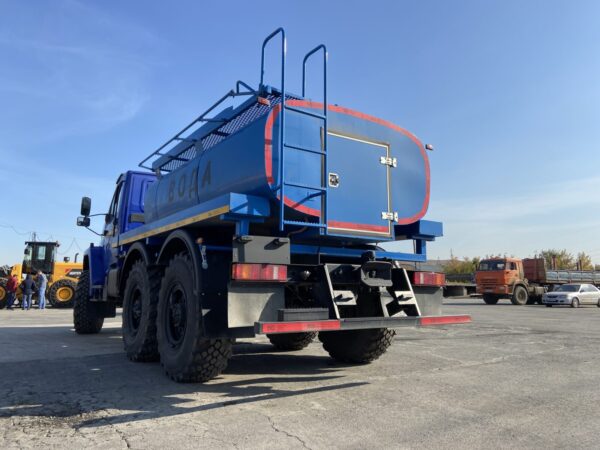

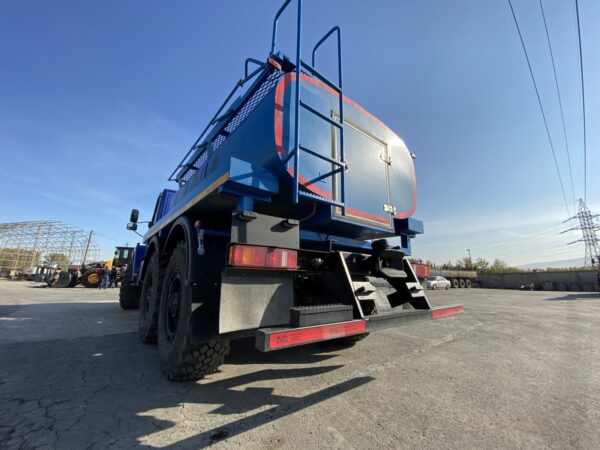

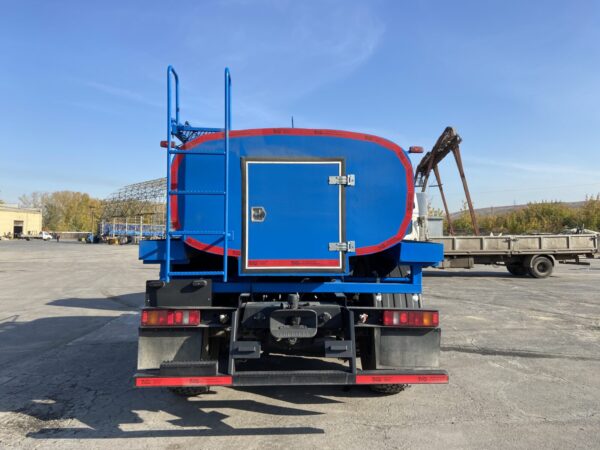

| Лестница: | Металлическая, расположена в задней части цистерны, со ступенями, исключающими скольжение. |
| Поручень безопасности: | Металлический, складной, высотой не менее 1 метра |
| Окраска кабины шасси: | По ТУ завода изготовителя базового шасси |
| Окраска цистерны: | По ТУ завода изготовителя специального оборудования |
| Лакокрасочные материалы (ЛКМ): Производитель: | MIPA Германия (или аналог) |
| Цвет: | Синий |

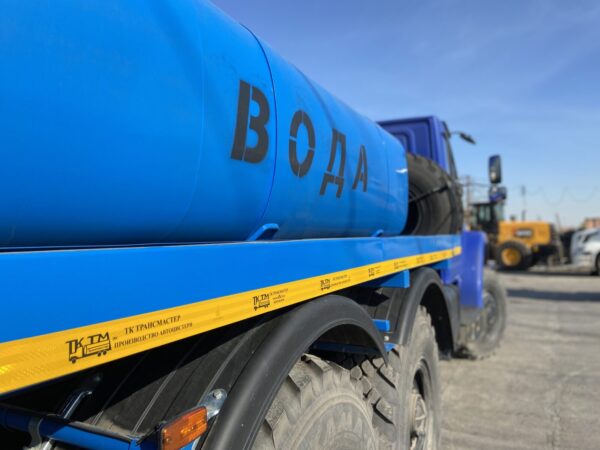

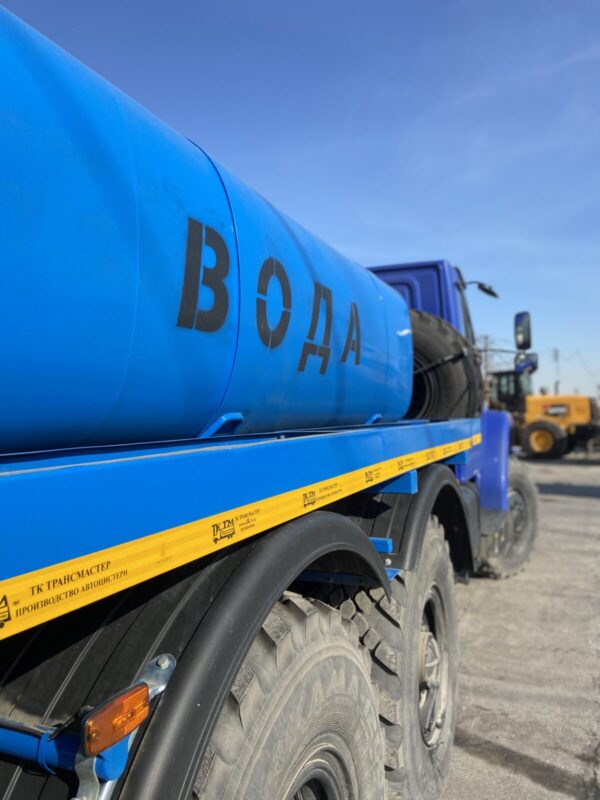

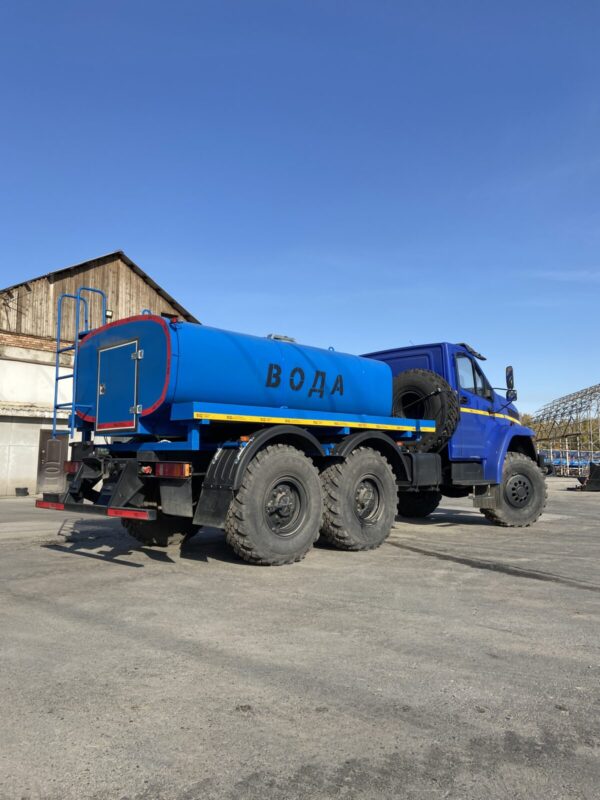

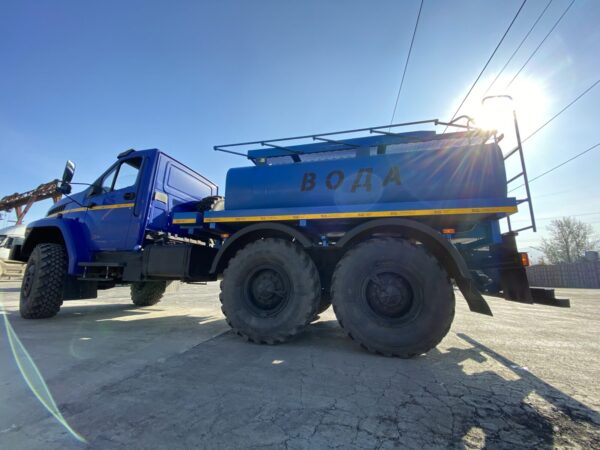

| Надпись «Вода»: | Справа, слева и сзади цистерны |
| Контурная маркировка:
Производитель: Цвет: |
Световозвращающая микропризматическая лента, соответствующая требованиям правил 104 ЕЭК ООН
Россия Желтый для боковых и задней поверхностей ТС |
| Подогревы: | Подогрев цистерны и насосного отсека от системы выхлопных газов
Подогрев насосного отсека от Планар |
| Комплект эксплуатационной документации: | |
| – Электронный Паспорт Транспортного Средства (ЭПТС);
– ОТТС, заверенная копия; – Сервисная книжка на шасси (с указанием гарантийных обязательств и сервисных центров); – Паспорт-формуляр на специальное оборудование (с указанием гарантийных обязательств); – Руководство по эксплуатации (РЭ); – Документация на комплектующие изделия (паспорта). |
|
